全自动自清洗过滤器

一、产品概述

过滤属于水的净化过程中不可缺少的处理手段，用于拦截水中的杂质，以净化水质或保护系统中其他设备的正常工作。普通网式过滤器因其过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域，但其缺点是纳污量小、易受污物堵塞、清洗工作复杂，必须对设备进行拆卸才能实现对过滤部分的清洗，无法监控过滤器的状态，而且受人为因素影响比较大，使整个系统的自动化程度很低。全自动自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有自动化程度高，处理量大，可自行清洗排污，并不间断供水，应用面广泛等优点。

二、产品使用范围

全自动自清洗过滤器广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换装置、空调器、锅炉等。该设备适用行业面广，包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。

该设备要求流经过滤器的水温不可超过85℃。（特殊高温要求可具体说明）

三、产品功能及特点

1、产品功能

 全自动自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。

全自动自清洗过滤器的清洗有两种控制方式：自动控制和手动控制。

自动控制：自动控制有定时和压差两个方式。在过滤时间定时器上设定过滤时间，当过滤时间到，启动排污，排污时间由排污时间定时器设定；同时控制系统实时将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤器也进行清洗排污，排污时间由排污时间定时器设定。排污时间到，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备。

手动控制：将操作面板上的手动/自动选择开关拨到手动位置，过滤器进行排污。

用户可根据需要选择两种控制方式，具体操作见后面的操作部分。

2、产品特点

1）  过滤精度默认为100微米，且从50至3000微米可选，过滤面积大，纳污量高，用户可根据实际工况定制。

2）清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。全自动自清洗过滤器控制系统中的各参数均可调节。

3）设有电机过载保护，可有效保护电机。

4）具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少，不超过总流量的1%。

5）维修性强、安装拆卸简便易行。

6）与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。

四、产品型号说明

全自动自清洗过滤器的规格型号按进出水口的公称通径区分，常规产品有3²、4²、5²、6²、8²、10²、12²、14²、16²、18²、20²、24²共12种规格，公称压力均为PN＝1.0MPA 。

五、产品结构说明

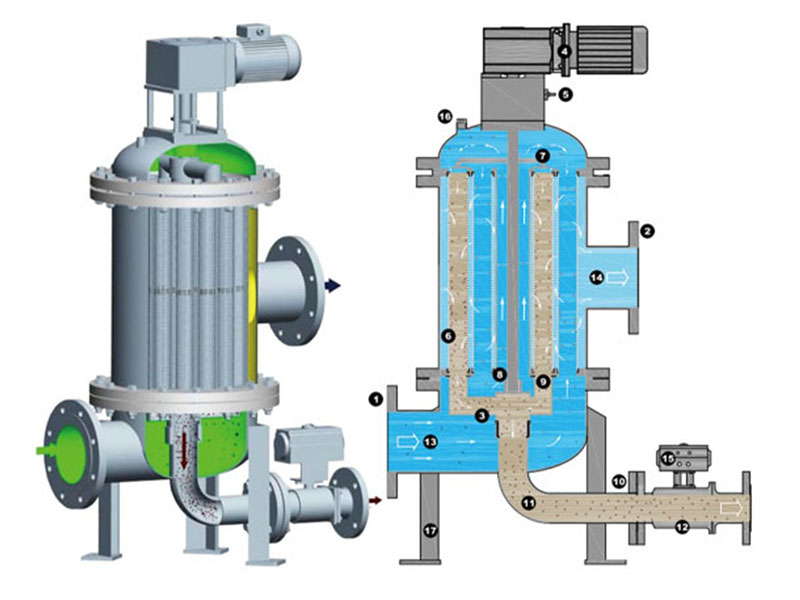

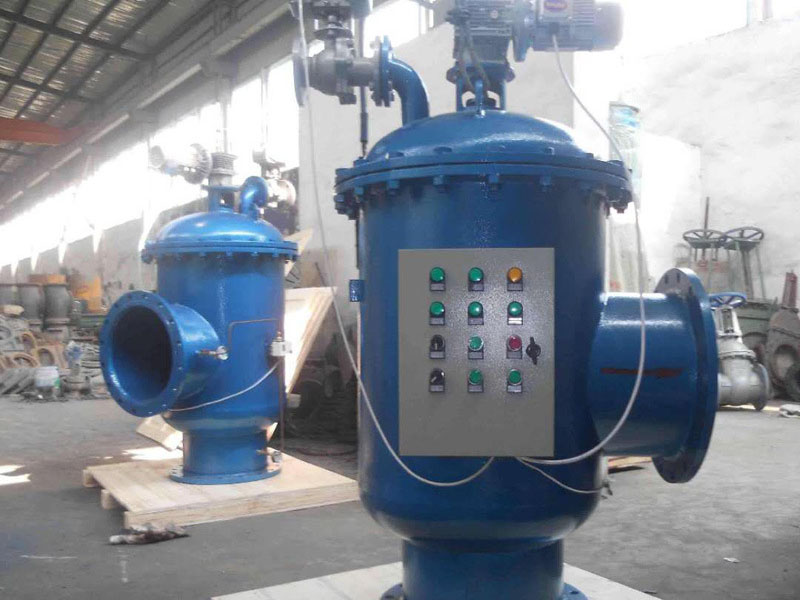

结构见图1，采用机电一体化设计。

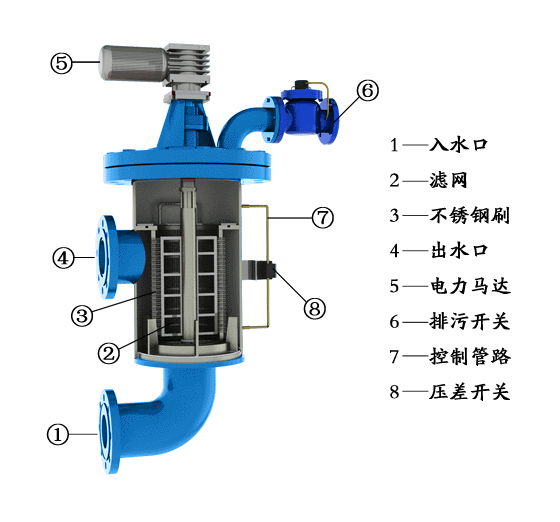

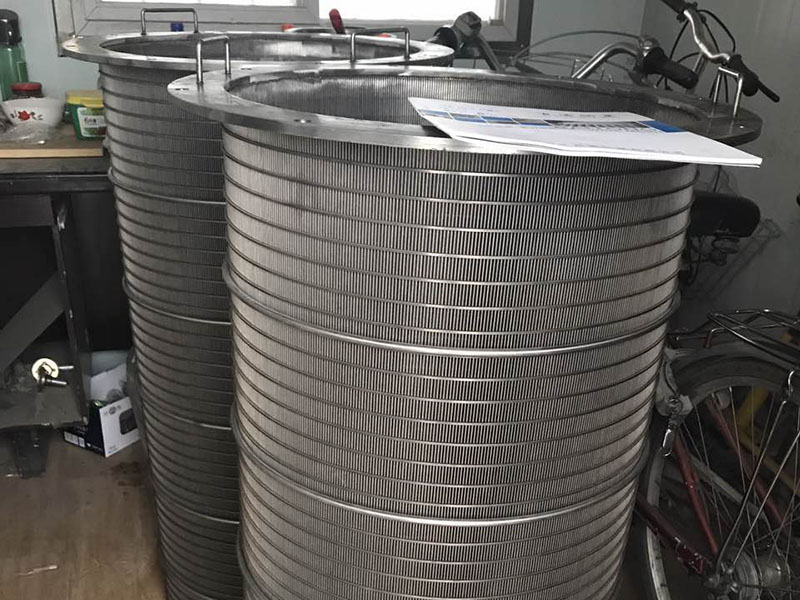

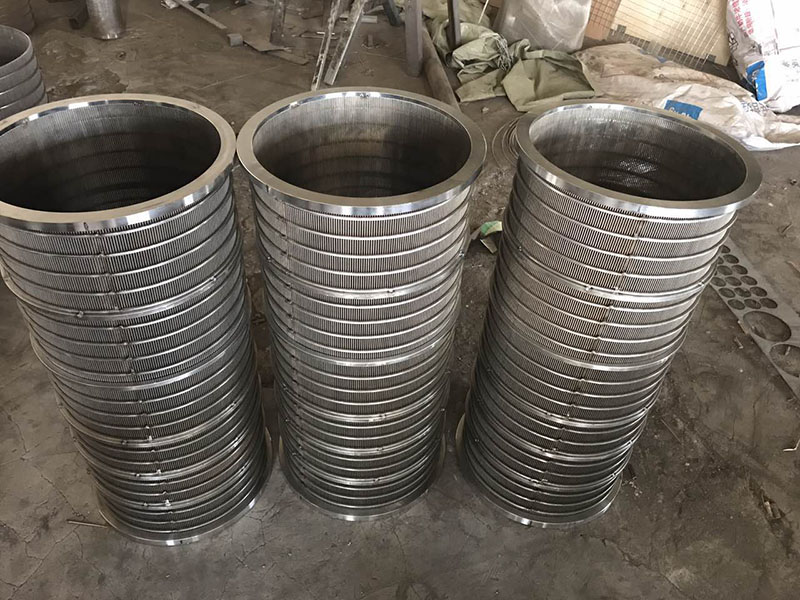

全自动自清洗过滤器由驱动机构、控制管路（包括压差开关）、主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。

电控器、控制管路和排污阀构成过滤器的控制部分，用于实现自动清洗排污过程。

控制管路由压差开关、管接头、黄铜管等附件组成。

过滤器常规产品使用不锈钢转刷，也可根据不同的使用条件（水温、水质），选用其它材质的转刷。

六、外型及安装尺寸

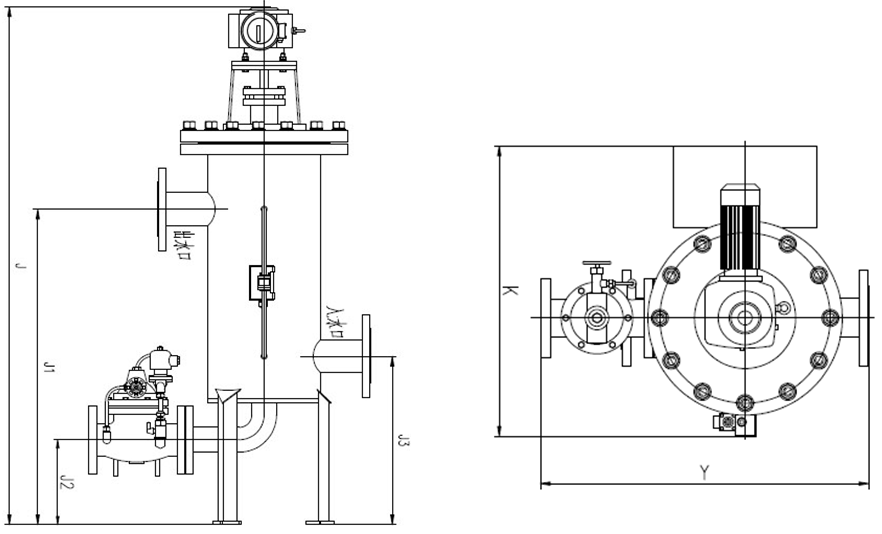

1、外型安装图（见图2）

图2

2、外型尺寸表，见表一

七、技术性能参数

技术参数及主要结构尺寸

表二

八、使用注意事项

该设备在出厂前已调试完毕，用户在使用时直接运行即可。当设备各运行参数不能满足用户要求时，用户可根据实际工况调定各参数，并相应选用手动控制、自动控制方式进行工作。

首次运行时，应按以下步骤进行：

²  检查过滤器是否处于正常工作状态：

Ø 察看过滤器各连接处是否牢固。

Ø 察看过滤器电控箱部分应是干燥的。

Ø 接通电源，绿色电源指示灯亮，此时表示过滤器电控部分处于正常工作状态，设备可投入试运行。

注：插上电源时应注意保持手的干燥，同时在过滤器工作过程中应保持其电控部分干燥，不可有水进入电控内部。

九、安装注意事项

1) 机体上的箭头方向为水流方向，过滤器应按此方向安装，即：系统中水流方向应与箭头方向一致，不得接反。

2) 水力控制阀出口应安装排污管，连接方式为法兰连接，排污管长度不能超过15米，且不应有向上的坡角，以免产生背压。

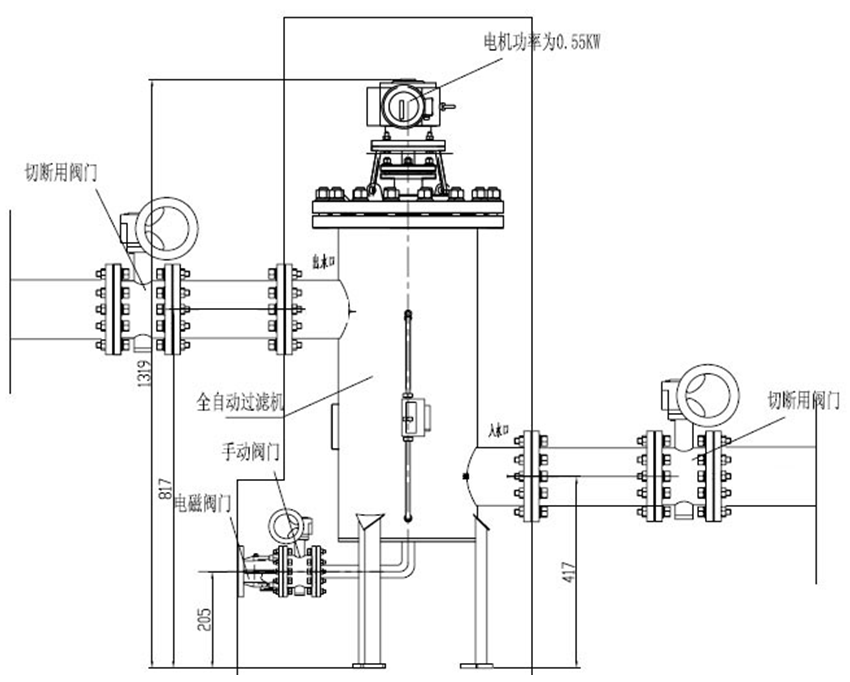

3)过滤器有两种安装方式，见图5，但应注意水流方向不可弄错，安装时应尽量使水力控制阀处于水平位置或向下的位置，以保证排污彻底。

图5

1) 过滤器应串联安装在管路系统中，为保证在停机检修时系统不间断供水，系统中应设置旁路，过滤器进出口及旁路均应设置截断用阀门，如：截止阀、球阀、蝶阀等。过滤器规格的选用应与安装管路相匹配，如：系统管径为10²则选10²规格过滤器。

2) 过滤器应安装在系统需保护的用水设备之前，其安装位置应尽量靠近被保护设备。

3) 在有可能发生回流的地方，应在过滤器出口安装止回阀。

7)在动力系统中，过滤器应安装在泵与设备之间，越靠近设备越好，若泵与设备之间的压力超过过滤器的极限压力，则应将过滤器安装于泵之前，并且尽量靠近泵。

8)电控器安装

电控器出厂时按过滤器默认安装位置固定，如用户实际安装位置与默认不同时，可通过拆下固定电控箱支架的四条安装螺栓，调整到电控箱支架及电控箱的正确方位后，再将四条螺栓用螺母固定即可。

9)合理选择安装环境，注意防水、防雨、防潮。

10)产品出厂前已调试完毕，用户不可随意拆卸或调试电控器。

十、使用方法

全自动自清洗过滤器的清洗排污过程有手动、自动控制两种方式。操作面板图如图7所示，使用方法如下。

图8

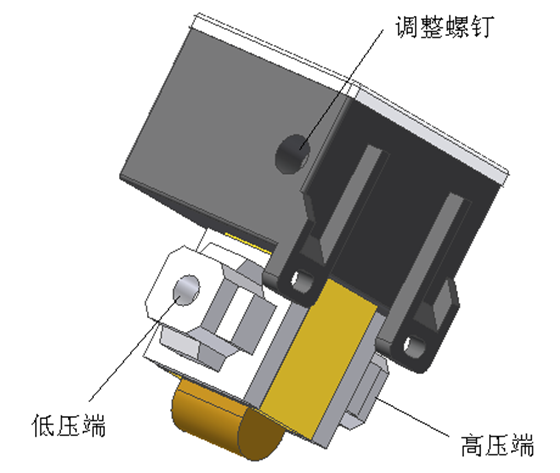

♦ 压差指示仪的调整（图8）

压差指示仪在出厂时已经调整好，压差值为0.5bar。在压差指示仪的低压连接端上侧有一个调整螺钉，此螺钉为压差值调整螺钉。每顺时针方向（即螺钉向里拧紧方向）调整螺钉一圈，压差值增加0. 06bar；每逆时针方向（即螺钉向外松开方向）调整钉一圈，压差值减少0. 06bar。如果当前压差值为0.5bar，要调整为0.2bar，需要逆时针调整螺钉5圈；如果当前压差值为0.2bar，要调整为0.5bar，则需要顺时针方向调整螺钉5圈；以此类推。

压差指示仪的校准：如果想校准压差指示仪的压差值，可将其从机器上取下，将高压端连接上增压设备和压力表，打开接线盒盖，观察继电器的动作（保持安静，当继电器动作时有响声）。对高压端进行增压至所需要校准的压差值，如想校准为0.5bar，当压力表的读数为0.5bar时，旋转调整螺钉，当继电器动作时的螺钉位置即为压差值为0.5bar的位置，校准其他值的方法一样。
