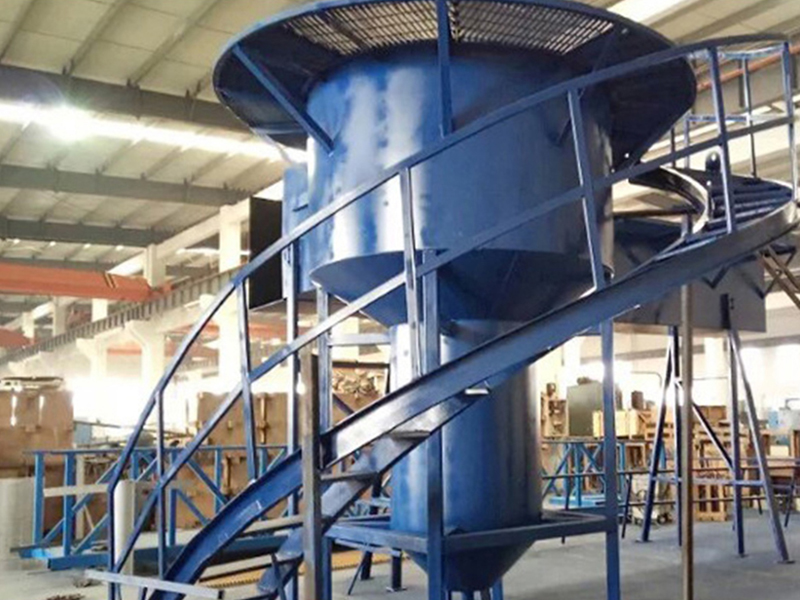

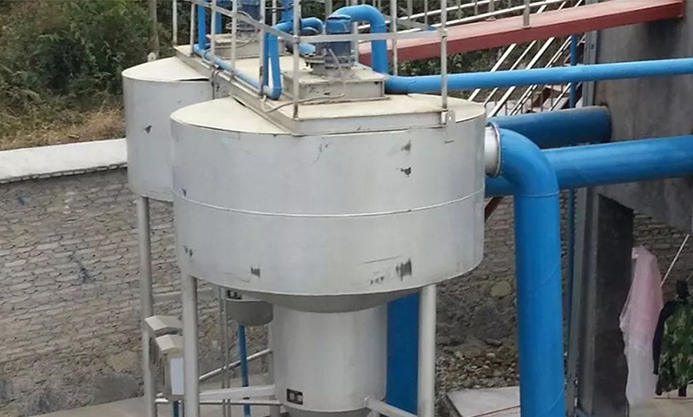

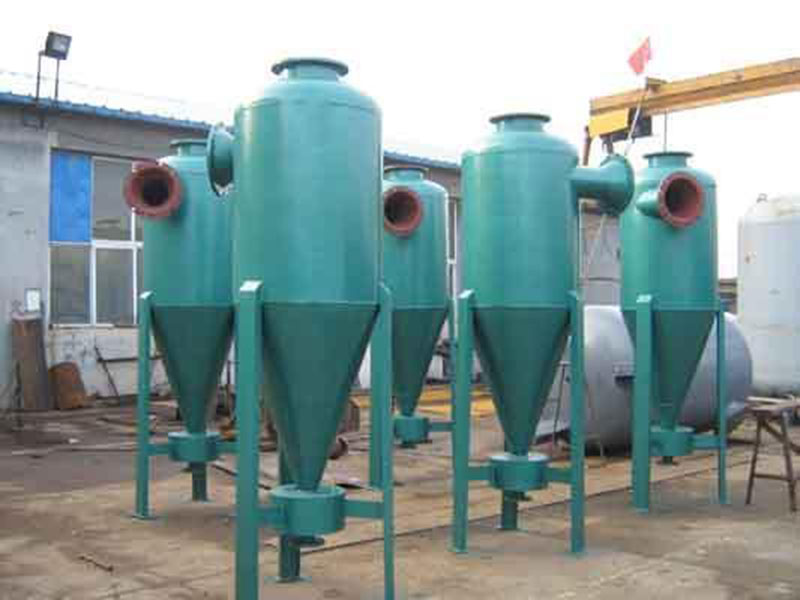

旋流除（沉）砂器

概述

旋流除（沉）砂器是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成，集旋流与过滤为一体，在水处理领域实现除砂、降浊、固液分离等效果显著。广泛应用于水源热泵、水处理、食品、医药等工业部门。河水、井水除砂，洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离。

工作原理

旋流除（沉）砂器是利用离心分离的原理进行除沙，由于进水管安装在筒体的偏心位置，当水通过旋流除（沉）砂器进水管后，首先沿筒体的周围切线方向形成斜向下的周围流体，水流旋转着向下推移，当水流达到锥体某部位后，转而沿筒体轴心向上旋转，*后经出水管排出，杂污在流体惯性离心力和自身重力作用下，沿锥体壁面落入设备下部锥形渣斗中，锥体下部设有构件防止杂物向上泛起，当积累在渣斗中的杂物到一定程度时，只要开启手动蝶阀，杂物即可在水流作用下流出旋流除沙器。

旋流除（沉）砂器是根据离心沉降和密度差的原理，当水流在一定的压力下从除砂进水口以切向进入设备后，产生强烈的旋转运动，由于砂和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部的排污口排出，从而达到除砂的目的。

工艺流程:原水-旋流除砂-精密过滤-储水池-用户 旋流除（沉）砂器是根据离心沉降和密度差的原理，当水流在一定的压力下，从除砂器进口以切向进入设备后，产生强烈的旋转运动，由于砂水密度不同，在离心力、向心浮力、流体曳力的作用下因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，从而达到除砂的目的。在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。

特点

1、结构简单，操作简便，使用安全可靠，几乎不需维护。

2、与扩大管、缓冲箱等除砂设备相比，具有体积小，处理能力大，节省现场空间等优点。

3、可在不间断供水过程中清除水中的砂粒。

4、避免了其他除砂方式存在水质二次污染的现象，除砂效率高。

工艺流程

1、旋流除（沉）砂器应安装在供水管网的主管道上并固定在基座上，进水和出水管之间需加旁通。

2、为保证进水水流平稳，在设备进水口前应安装一段与进水口等径的直通管，长度相当于进水口直径的10-15倍。

3、安装时设备四周应预留有足够的维护空间。

4、正常工作时，需开启进、出水阀门，关闭排污阀和旁通阀。

5、根据源水含砂量的多少定期排砂除污，排污时打开排污阀，直到流出清水即可，排污过程不影响系统正常用水。

6、排污结束后，关闭排污阀。

7、如排砂压力不足，要关闭出水口处的阀门。
