过滤器、净水器、软化装置

重力式无阀过滤器
所属分类:过滤器、净水器、软化装置
咨询电话:
13363345313
简介:
钢制无阀过滤器 一、 总 述 钢制重力式无阀过滤器系统产品广泛应用于地表水净化、地下水除铁、除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤,是一种理想的水处理设备。 钢制无阀过滤器进水、出水及排水均不用 我公司早已把该产品用于钢铁厂中净化处理轧钢、连铸的浊水,净循环水系统中旁滤

钢制无阀过滤器


一、 总 述

钢制重力式无阀过滤器系统产品广泛应用于地表水净化、地下水除铁、除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤,是一种理想的水处理设备。

钢制无阀过滤器进水、出水及排水均不用

我公司早已把该产品用于钢铁厂中净化处理轧钢、连铸的浊水,净循环水系统中旁滤处理以及其它各种水质的过滤,经过多年运行考验,取得了十分满意的效果,深受厂矿企业用户的欢迎。

二、技术规格及技术参数

在设计中纤维球过滤器布置紧凑合理,配管美观、操作方便,特在同一规格的过滤器中分设不同型号,供用户选用。

1、技术性能表

表一


性能项目

具体指标

性能项目

具体指标

单台处理能力

15-210m3/h

悬浮物去除率

85-96%

过滤速度

30m/h

反洗强度

0.5m3/min.m2

设计压力

0.6MPa

反洗历时

20-30min

阻力系数

串联≤0.3MPa

周期反洗水量比

1-3%

并联≤0.15MPa

工作周期

8-48h

截泥污量

6-20kg/m2

粗滤(单台并联)

进水SS≤100mg/l,出水SS≤10mg/l,10微米粒径去除率≥95%

精滤(单台并联)

进水SS≤20mg/l,出水SS≤2mg/l,5微米粒径去除率≥96%

二级串联

进水SS≤100mg/l,出水SS≤2mg/l,5微米粒径去除率≥96%

表二

型 号

HQXG800

HQXG1000

HQXG1200

HQXG1400

HQXG1600

HQXG2000

HQXG2400

HQXG2600

规格Φ×H(m)

0.8×2.86

1.0×2.92

1.2×3.02

1.4×3.02

1.6×3.05

2.0×3.25

2.4×3.30

2.6×3.35

过滤面积S(m2)

0.50

0.79

1.13

1.54

2.01

3.14

4.52

5.31

产水能力(m3/h)

12~25

20~40

28~56

38~77

50~100

78~157

113~226

133~265

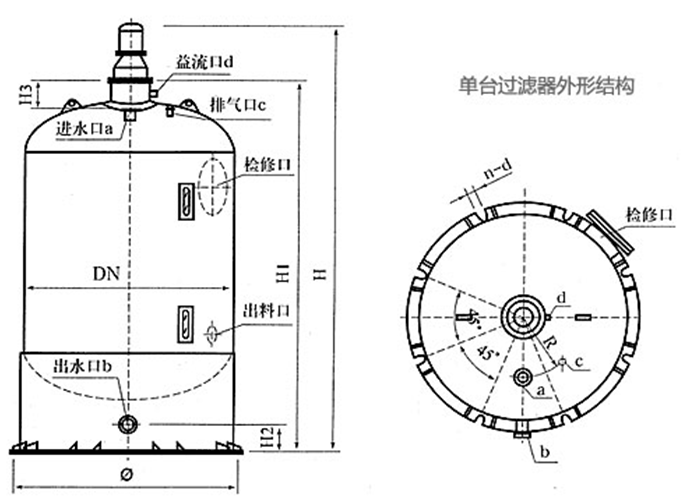

2、单台过滤器外形尺寸


型号

DN

H

H1

H2

H3

Φ

R

n-d

HQXG-800

800

3597

2866

250

420

1000

300

4-18

HQXG-1000

1000

3764

3000

220

450

1240

300

4-18

HQXG-1200

1200

4098

3280

220

480

1432

300

4-22

HQXG-1600

1600

4364

3480

200

480

1850

450

4-22

HQXG-2000

2000

4629

3645

210

450

2100

500

8-30

HQXG-2400

2400

5137

3970

210

500

2500

500

8-30

HQXG-2600

2600

5282

4070

200

520

2700

500

8-36

HQXG-2800

2800

5407

4170

200

530

2900

500

8-36

HQXG-3000

3000

5507

4270

200

550

3100

600

8-36

注:1、实际生产与上表存在误差,*终设备外形及尺寸以实物为准!

       2、我公司可根据用户实际情况设计加工生产!
